数据中心升级方案

发布人: 小编 发布日期:2020-06-02 15:15:15阅读: 286

一、项目背景

史赛克数据中心为1999年建设. 随着集团业务的发展随着集团业务的不断发展,原数据中心的基础设施部分已经无法为业务应用设备提供安全可靠的运行环境。因此,需要对数据中心从装修、配电到服务、监控和管理,进行科学、系统、专业的升级服务。


二、本次项目整改内容

1、机架系统

2、综合布线

3、PDU&ATS

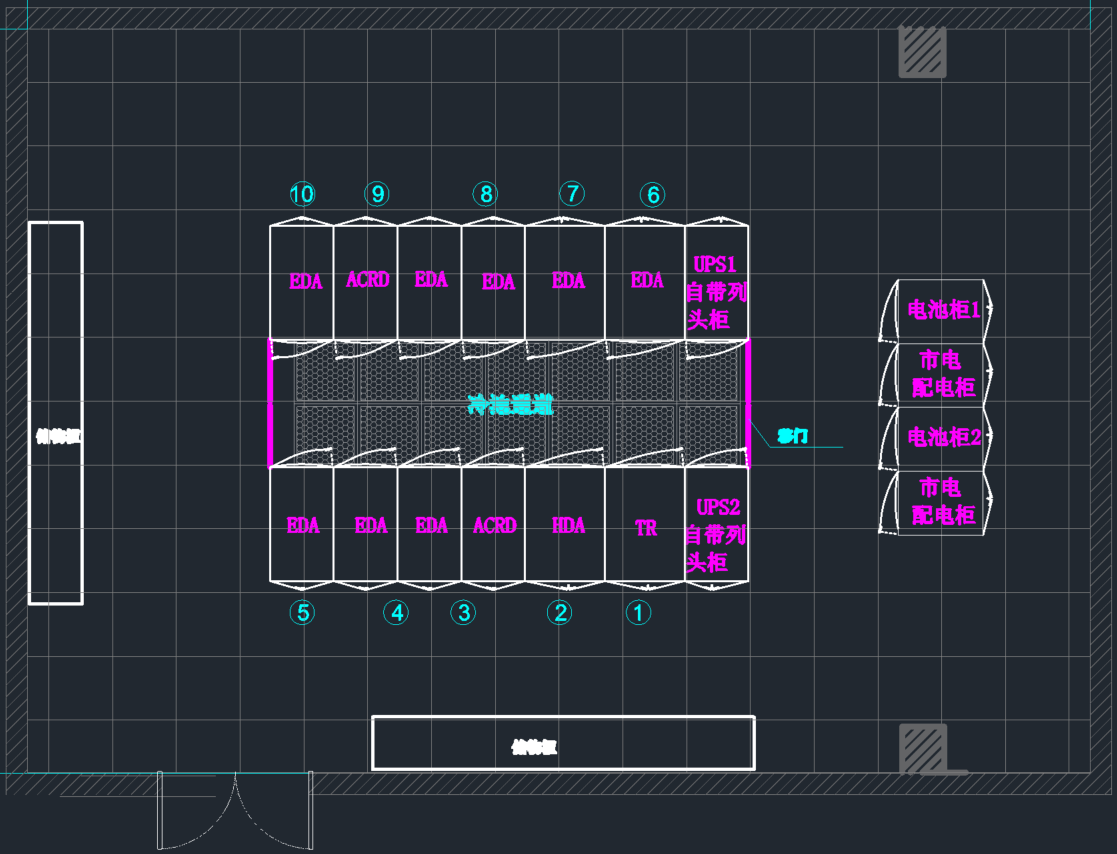

三、升级前后平面布局对比

机架更换为两列规格一致的机架,通道调整为标准1.2米,机柜功能重新划分,电缆设置管理列头柜,每个机架配置有两个PUD和一个ATS系统。

数据中心升级方案(图1)

升级前

数据中心升级方案(图2)

升级后


四、成果展示

整改前:机架规格不一致,两排机架数量不相同,影响外观,通道过于分散降低了冷却效果。

改造后:机架调整为数量相同规格相同的两排,通道调整集中放置,整齐美观同时取得了良好的制冷效果。


整改前:原来的机架有玻璃门有网格门,并且机架的大小尺寸不一样。

改造后:新的机架为同一的网格门,尺寸也相同


整改前:老的架的深度不够,现在的应用设备安装后机柜门无法关闭。

改造后:新的机架有1.1米深,满足所有的IT应用设备安装需求。


整改前:没有线缆管理系统,线缆横跨机柜跳接。电缆路径不清晰,很难检修。

改造后:建立光纤和线缆管理系统。


整改前:旧PDU是一种普通的塑料制品,它没有防火功能,没有监测和管理功能。C13接口容易脱落,导致电源故障。旧PDU最大负载功率仅为2KW,不能满足实际需求。

改造后:PC开关型机架配电单元(PDU)带有独立插口控制功能,可控制远程设备的重新启动,控制插口访问(即关闭不使用的插口)以及客户自定义设备开启顺序。提供有功功率计量和远程警报功能,包括电压、电流、有功功率及电能等的测量。完善的设备、相位、断路器组级测量,提供过载保护。PDU的最大功率可以达到6.4kW,可以承载更多的负载。


五、后期全部升级成模块化数据中心
